Máquina para fabricar cintas de goteo de tira continua

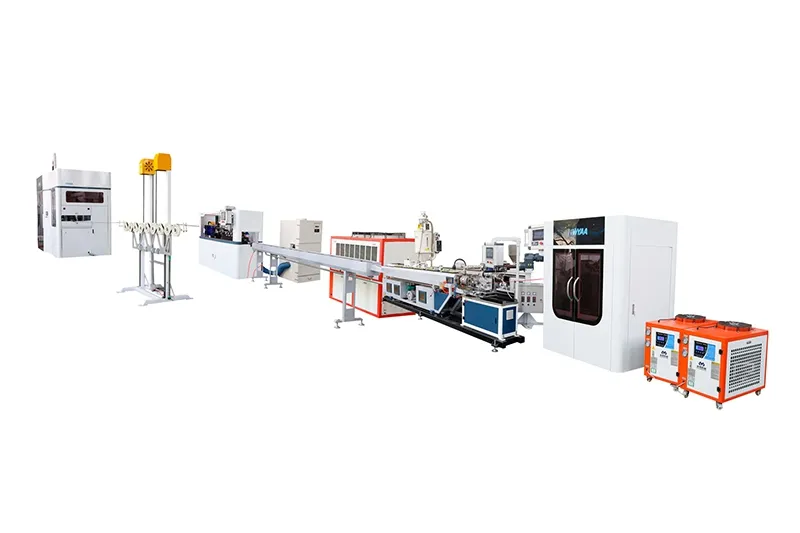

Línea de extrusión de tuberías de polietileno para la producción de cinta de goteo en forma de T con laberinto continuo
La máquina de fabricación de cinta de goteo con goteros continuos es un sistema de extrusión automática de alta velocidad diseñado para la producción integrada de cinta de goteo (T-tape) con goteros laberínticos continuos. Con velocidades de hasta 300m/min, la línea de producción permite un procesamiento continuo desde la inserción de los goteros hasta el empaquetado de la cinta terminada, ofreciendo alta eficiencia y una producción estable. La línea de producción se caracteriza por un funcionamiento estable y un control preciso del punzonado, lo que garantiza una calidad de producto constante y facilita la instalación y el mantenimiento. Es capaz de producir cinta de goteo compuesta por manguera de PE y goteros continuos insertados, con un espaciado de la trayectoria de flujo ajustable mediante un mecanismo de prensado de precisión.

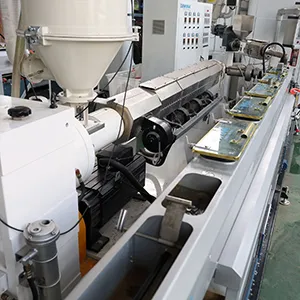

Extrusión

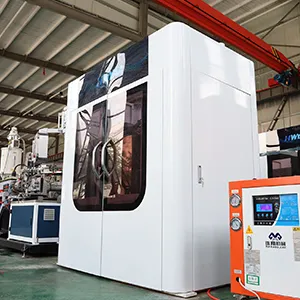

Formado del gotero de tira continua incrustada

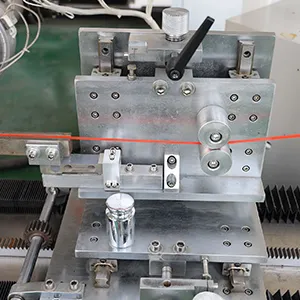

Transporte de gotero de tira continua incrustada

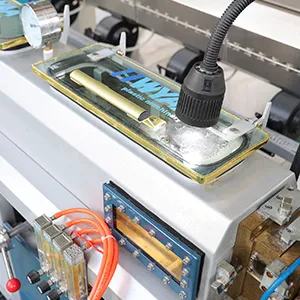

Dimensionamiento al vacío
Refrigeración por agua

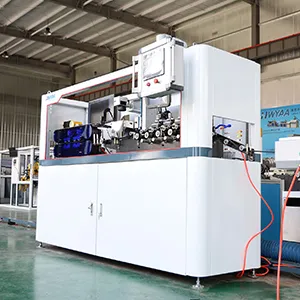

Arrastre y perforación

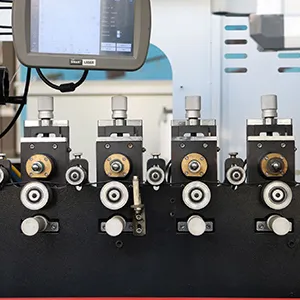

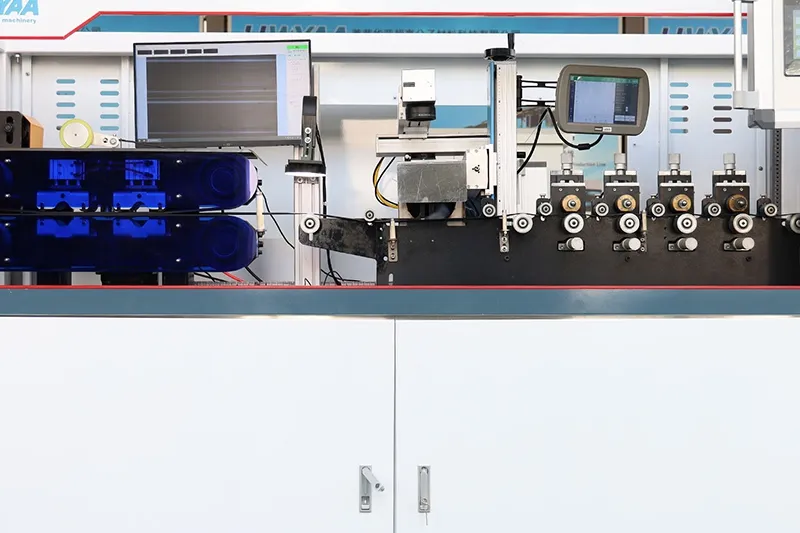

Inspección por vídeo
Unidad de tracción

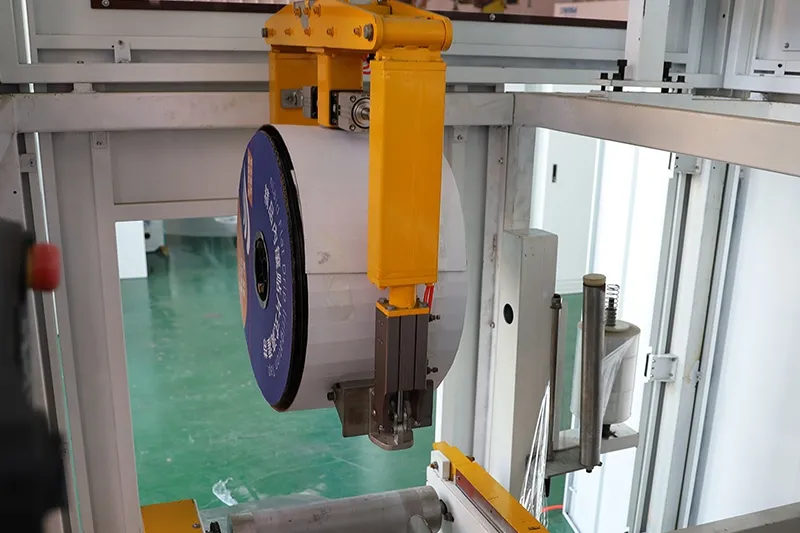

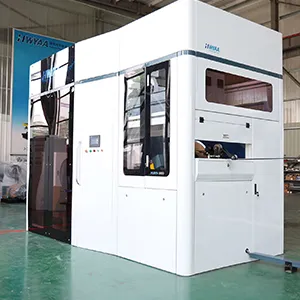

Sistema de enrollado y embalaje totalmente automático
| Descarga de goteo diseñada | Espacio entre goteros | Diámetro interior de la tubería | Espesor de pared | Velocidad de producción | Velocidad de punzonado |
| 0.8-3.0L/h | 50-300mm | 16mm | 0.127-0.6mm | 200-300m/min | ≥3000pzas/min |
| Item | 1ª generación | 2ª generación | 3ª generación |
| Método de conformado | Formación de flejes de acero | Formación de ruedas grandes | Formación de ruedas pequeñas |
| Material | Acero inoxidable | Acero para herramientas de grado moldeo | Acero patentado de HWYAA |
| Ventajas y desventajas | Fácil de romper, corta vida útil, gran variación de caudal | Alto costo para el cambio de patrón de flujo, ciclo de patrón largo por rueda, gran variación de flujo | Bajo costo para el cambio de patrón de flujo, ciclo de patrón corto por rueda, flujo estable |
| Diámetro de la rueda de conformado | 500mm | 1000mm | 63mm |
| Velocidad de producción | 50-100m/min | 80-200m/min | 80-300m/min |
| Espaciado mín. entre salida | 150mm | 50mm | |
| Matriz de extrusión de tiras | Fijo | 3D ajustable | |
| Presión compuesta | No ajustable | Presión ajustable del compuesto de la tira de tubería (garantiza la calidad de la unión) | |
| Método de perforación | Ranurado de la hoja | Perforación láser + ranurado con cuchilla, dos modos de perforación en una máquina. | |
| Método de bobinado | Bobinado estándar de doble estación | Sistema de bobinado totalmente automático que integra corte, cambio de rollo, sustitución del núcleo y embalaje | |
Operación simple
Instrucciones de instalación claras

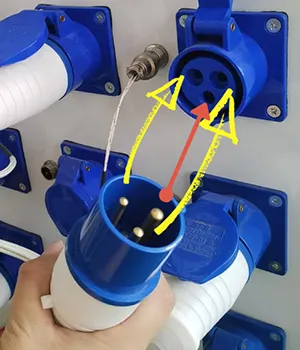

Montaje sencillo y fácil de entender

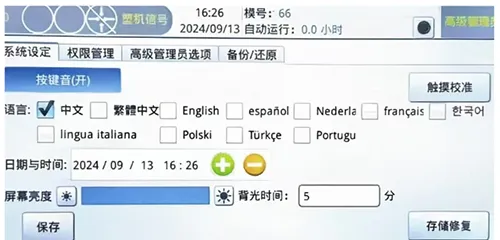

Compatibilidad con opciones de idioma personalizables- Puesta en marcha rápida de la producción
No se requiere un proveedor de goteros ni una máquina de moldeo por inyección de goteros por separado. La línea de producción fabrica simultáneamente la manguera exterior de PE, los goteros de tira continua integrados y las franjas de color en un solo proceso. Con la compra de un equipo completo, la línea puede entrar en producción inmediatamente después de su instalación. - Instalación rápida
El diseño de acoplamiento rápido permite un montaje y una puesta en marcha eficientes sin necesidad de herramientas complejas ni conocimientos especializados. Los operarios pueden completar la instalación rápidamente, lo que reduce considerablemente el tiempo de preparación y los costes laborales. - Puesta en marcha sencilla
El control automático integrado garantiza un funcionamiento intuitivo. La producción puede comenzar normalmente tras un día de formación. La interfaz intuitiva permite que incluso los operarios sin experiencia puedan manejar la línea de forma eficiente.
La línea de producción admite dos modos de punzonado. El espaciado entre punzones y la velocidad de producción se pueden supervisar y ajustar de forma remota mediante inspección por vídeo, lo que mejora la adaptabilidad y la flexibilidad para satisfacer las diversas necesidades del mercado.

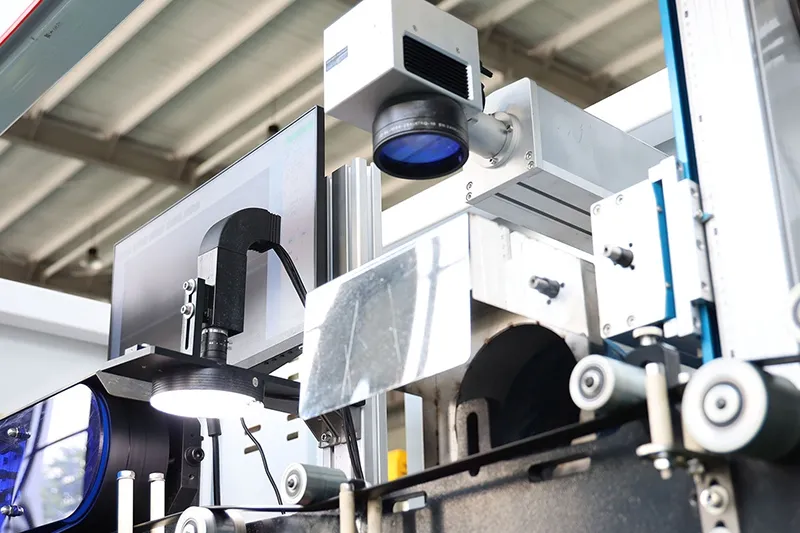

Punzonado láser
Alta precisión sin deformaciones, sin rebabas, sin daños en la superficie y sin fugas.
Punzonado por cuchillas
El sistema de perforación con cuchillas accionadas por servomotor garantiza un posicionamiento preciso de los orificios con bajos costos operativos y fácil mantenimiento. Este método de perforación ayuda a prevenir el sifonamiento inverso y proporciona un rendimiento fiable contra la obstrucción.

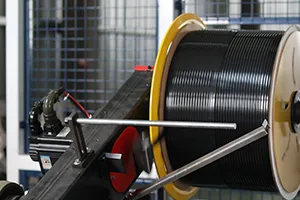

También suministramos Cintas de goteo (T-TAPE)
