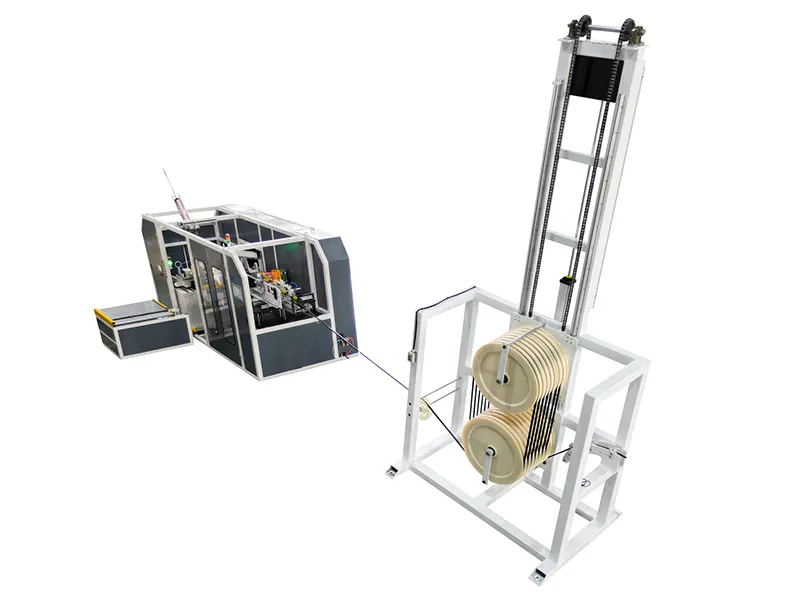

Enrollador y flejadora de tubos de PE
Enrollador de tuberías totalmente automática con mecanismo de flejado para un embalaje preciso y seguro de las tuberías de riego
La máquina de enrollado y flejado de tuberías de PE es una solución integrada diseñada para la producción de tuberías de PE, incluyendo tuberías de suministro de agua, drenaje e irrigación. Al integrar el guiado, el enrollado, el control de tensión, el flejado y la salida en un único flujo de trabajo automatizado, el sistema se adapta a una amplia gama de especificaciones de tuberías y resuelve eficazmente los problemas asociados con el enrollado manual, como la baja eficiencia, el flejado irregular y la deformación del producto. Mejora significativamente el nivel de automatización y la calidad del producto final, convirtiéndose en un equipo fundamental para una producción de tuberías eficiente y estandarizada.
Parámetros del equipo
- Parámetros Especificaciones
- Velocidad de línea de producción compatible 50-80m/min (sincronizable con la velocidad de la línea de extrusión)
- Modo de accionamiento de bobinado Accionamiento por servomotor (potencia 3.7kW×2, control coordinado de doble motor)
- Sistema de flejado Alimentación, tensado, termosellado y corte automáticos de la fleja; eficiencia de flejado ≥ 15 veces/min
- Rango de control de tensión 5-50N (control de tensión segmentado, adecuado para diferentes longitudes de bobinado)
- Planitud de la cara final de la bobina ≤ 5mm (con un diámetro de bobinado de 1.5m)
- Especificaciones de la cinta de flejado Cinta de flejado de PET (ancho 12-16mm, espesor 0.8-1.2mm)
- Sistema de control PLC industrial con pantalla táctil a color de 10 pulgadas; admite el almacenamiento de 100 sets de parámetros de producción, alarma de fallos, conteo de producción y exportación de datos
Parámetros de tubería aplicables
- Item Especificaciones
- Tipo de tubería Tubería de PE para suministro de agua, tubería de PE para drenaje, tubería de PE para riego, tubería de PE para gas (baja presión)
- Diámetro exterior de la tubería 20-315mm (se pueden personalizar diámetros mayores)
- Espesor de pared de la tubería 2.3-25mm
- Longitud de enrollado 50-500m/bobina (personalizable mediante sistema de control)
- Diámetro máximo de enrollado 2.0 m (compatible con palés estándar de almacenamiento y transporte)
- Modo de enrollado Enrollado en una capa, enrollado en varias capas (seleccionable según el diámetro y la longitud de la tubería)
- Rendimiento de enrollado estable
El control de tensión de circuito cerrado (±3N) evita la deformación y el aflojamiento, con una desviación de la planitud del extremo de la bobina ≤5mm, lo que garantiza un almacenamiento y transporte sin daños. - Sujeción segura con pérdida reducida
El flejado de PET (de 12 a 16mm de ancho) con 2 a 4 flejes automáticos por bobina y una tensión ajustable de 50 a 300N reduce las tasas de pérdida logística de aproximadamente un 8% a menos del 1%. - Amplia adaptabilidad y cambio rápido
El control mediante pantalla táctil permite adaptarlo a diámetros de tubería de 20 a 315mm en tan solo 5 minutos sin necesidad de sustituir ningún componente, lo que aumenta la eficiencia hasta 12 veces. - Regulación de tensión segmentada
La tensión se ajusta dinámicamente según el diámetro de la bobina (8-35N), lo que mejora la uniformidad de la densidad de la bobina en aproximadamente un 40% y mantiene su integridad después de una prueba de caída de 1.5m. - Larga vida útil con bajos costos operativos
Los rodillos cromados ofrecen una resistencia al desgaste tres veces mayor, las cuchillas de flejado de aleación importada proporcionan una vida útil de hasta 50,000 ciclos y los sensores alemanes mantienen la precisión durante más de tres años. La vida útil total del equipo alcanza aproximadamente los 12 años, con costes de mantenimiento anuales limitados a alrededor del 1.5% del valor del equipo. - Gestión inteligente y eficiente
Permite la interconexión con equipos aguas arriba y aguas abajo, así como la generación de informes de datos MES, lo que mejora la eficiencia de la gestión en aproximadamente un 30%. - Funcionamiento seguro y fácil de usar
La carcasa con protección IP54, las funciones de parada de emergencia y la interfaz multilingüe permiten un funcionamiento seguro y facilitan que los operarios alcancen la productividad tras aproximadamente una hora de formación.

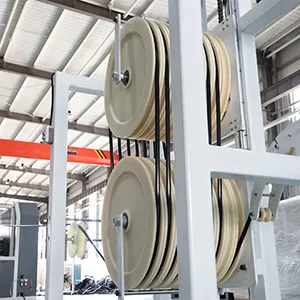

Unidad de guiado y enderezamiento de tuberías
Los juegos de rodillos de poliuretano ajustables se adaptan a diferentes diámetros de tubería, corrigen la curvatura de la tubería, evitan rayar la superficie y proporcionan una protección aproximadamente un 90 % mayor en comparación con los rodillos metálicos.

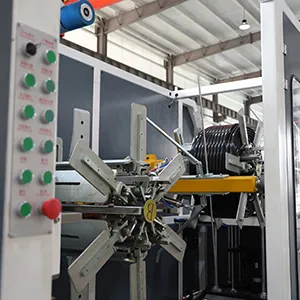

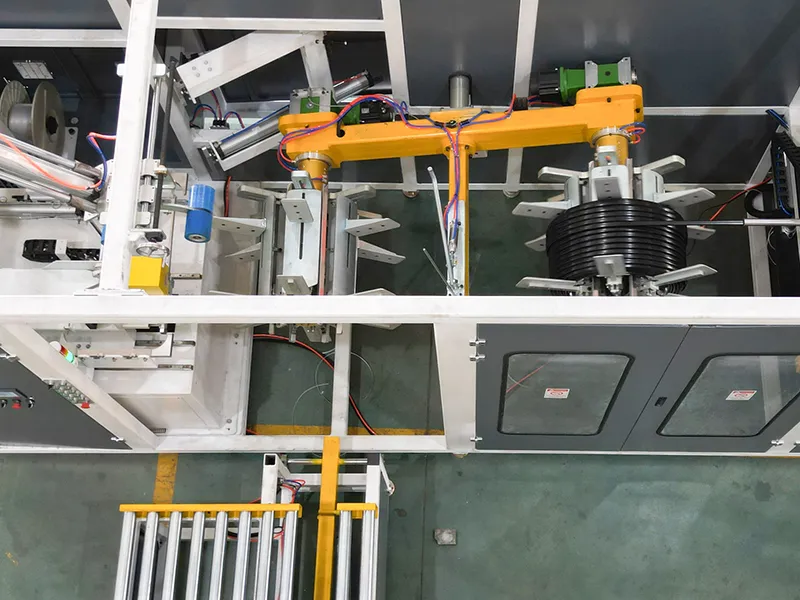

Unidad de enrollado de doble estación
Los ejes de bobinado de alta resistencia, combinados con núcleos de papel expandibles neumáticamente (50-150mm), permiten un cambio de bobina ininterrumpido en menos de 10 segundos.

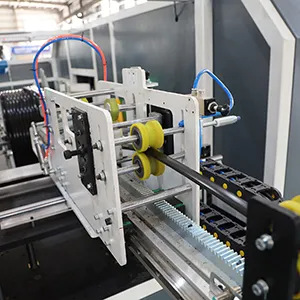

Sistema de control de tensión de circuito cerrado
Los sensores de alta precisión (±0.1N) y la regulación de tensión segmentada basada en PLC evitan que la bobina se afloje o se deforme durante todo el proceso de bobinado.

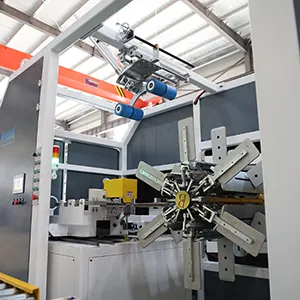

Sistema de flejado totalmente automático
Realiza automáticamente la alimentación, el tensado, el termosellado y el corte de la correa, con una desviación de posicionamiento controlada dentro de ≤3mm y una eficiencia aproximadamente cinco veces mayor que la del flejado manual.

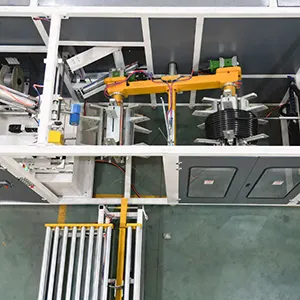

Unidad de transporte y volteo de producto terminado
El empuje neumático combinado con el transporte mediante cinta transportadora de rodillos, con la opción de volteo vertical de la bobina, reduce los daños durante la manipulación en la logística posterior.
